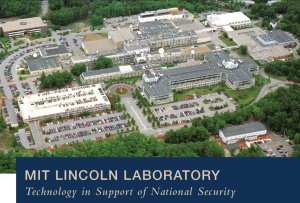

آزمایشگاه میکروالکترونیک لینکلن MIT، به عنوان پیشرفته‌ترین و مجهزترین مرکز تحقیقات و ساخت نیمه‌رساناهای دولتی در ایالات متحده شناخته می‌شود. این مرکز تحقیقاتی که از نظر فناوری در رده جهانی قرار دارد، نقش محوری در توسعه فناوری‌های نوین نیمه‌هادی ایفا می‌کند.
این مجموعه عظیم با مساحت ۷۰٬۰۰۰ فوت مربع، از پیشرفته‌ترین امکانات تحقیقاتی برخوردار است. فضای کاری شامل ۸٬۱۰۰ فوت مربع فضای تمیز کلاس-۱۰ و ۱۰٬۰۰۰ فوت مربع فضای تمیز کلاس-۱۰۰ می‌باشد که شرایط ایده‌آلی برای تحقیقات حساس و تولیدات پیشرفته فراهم می‌کند. سیستمهای تهویه و کنترل محیطی پیشرفته در این آزمایشگاه، ذرات معلق در هوا را به حداقل می‌رساند که برای فرآیندهای حساس ساخت نیمه‌هادی‌ها ضروری است.
تجهیزات آزمایشگاه میکروالکترونیک لینکلن MIT مبتنی بر ویفرهای ۲۰۰ میلیمتری بوده و به طور مداوم به روزرسانی می شوند. این مجموعه شامل ابزارهای پیشرفته تولید مدارهای مجتمع CMOS (مکمل اکسید-فلز نیمه رسانا) با قابلیتهای کاشت یونی زاویه دار، متالیزه کردن خوشه ای، و تجهیزات حکاکی خشک؛ دستگاه های پردازش شیمیایی-مکانیکی مسطح سازی؛ سیستمهای عملیات حرارتی سریع و قابلیت های پیشرفته لیتوگرافی است. همچنین، یک سیستم اپیتاکسی پرتو مولکولی (MBE) برای تولید دستگاه های پایدار و بسیار حساس با قابلیت نوردهی از پشت در محدوده فرابنفش و فرابنفش شدید مورد استفاده قرار میگیرد.
فناوری‌های در حال توسعه
در حال حاضر، پژوهشگران آزمایشگاه میکروالکترونیک لینکلن MIT در صف مقدم توسعه فناوری‌هایی قرار دارند که نه‌تنها مرزهای دانش و مهندسی را گسترش می‌دهند، بلکه زیرساخت‌های کلیدی برای نسل آینده‌ی سیستمهای الکترونیکی، نوری و کوانتومی را نیز پایه‌گذاری می‌کنند. در این آزمایشگاه، مجموعه‌ای از فناوری‌های نوین در حال طراحی، ساخت و بهینه‌سازی است که هر یک به نوبه‌ی خود، نقش مهمی در پیشرفت علم و صنعت ایفا می‌کنند. شرح مفصل‌تر این فناوری‌ها به شرح زیر است:
۱. نمونه‌سازی مدارهای CMOS با فناوری سیلیکون روی عایق تمام‌تخلیه (FDSOI) مقاوم در برابر شرایط محیطی شدید و تشعشعات
مدارهای CMOS (Complementary Metal-Oxide-Semiconductor) ستون فقرات صنعت نیمه‌هادی‌ها هستند. فناوری سیلیکون روی عایق تمام‌تخلیه (Fully Depleted Silicon On Insulator – FDSOI) به عنوان یک معماری نوین در تولید این مدارها، به طرز چشمگیری مصرف انرژی را کاهش داده و عملکرد را افزایش می‌دهد. در آزمایشگاه ریزالکترونیک، این فناوری با هدف مقاومت بالا در برابر شرایط محیطی سخت مانند دمای بالا، فشار زیاد و محیط‌های پرتوزا توسعه می‌یابد.
چنین فناوری‌ای برای کاربردهایی چون صنایع فضایی، تجهیزات هسته‌ای، و کاربردهای نظامی که در آن‌ها الکترونیک باید در محیط‌هایی با سطح تشعشعات بالا دوام بیاورد، حیاتی است. مزیت FDSOI در این است که تداخل‌های الکترونیکی و نشتی جریان را کاهش داده و در عین حال، بهینه‌سازی دقیق عملکرد در سطح تراشه را ممکن می‌سازد.
۲. آرایه‌های تصویربردار CCD در ابعاد گیگاپیکسل و آشکارسازهای فوتونی پیشرفته
یکی دیگر از فناوری‌های در حال توسعه در آزمایشگاه میکروالکترونیک لینکلن MIT، طراحی و ساخت آرایه‌های تصویربردار CCD (Charge-Coupled Device) است که دارای کیفیت فضایی بسیار بالا و ابعاد گیگاپیکسلی هستند. این آرایه‌ها قادرند تصاویری با وضوح بی‌نظیر ثبت کنند، که در حوزه‌هایی چون نجوم، تصویربرداری پزشکی، نقشه‌برداری ماهواره‌ای و تشخیص چهره‌ی پیشرفته کاربرد دارد.
در کنار آن، آرایه‌های فوتودیود آوالانشی شمارنده فوتون (SPAD) در حال توسعه‌اند که توانایی تشخیص تک‌فوتون‌ها را با دقت زمانی در حد پیکوثانیه دارند. این فناوری برای تصویربرداری سه‌بعدی (LiDAR)، ارتباطات نوری کوانتومی، بیوانفورماتیک و حسگرهای بسیار دقیق نوری کاربرد دارد. توانایی شمارش دقیق فوتون‌ها در این مقیاس، فناوری را به سمت مرزهای کوانتومی سوق می‌دهد.
۳. مدارهای ابررسانا مبتنی بر نیوبیوم (Nb)
فناوری ابررسانایی، به ویژه با استفاده از نیوبیوم (Nb)، در قلب سیستمهای محاسبات کوانتومی و آشکارسازهای بسیار حساس قرار دارد. پژوهشگران در این آزمایشگاه به توسعه مدارهای ابررسانا با نویز بسیار پایین و کارایی بالا مشغول‌اند که برای استفاده در سامانه‌های پردازش کوانتومی، تقویت‌کننده‌های کوانتومی، و آشکارسازهای موج میلیمتری کاربرد دارد.
نیوبیوم به دلیل دمای بحرانی نسبتاً بالای آن برای ساخت اتصالات جوزفسون (Josephson Junctions) و مدارهای موج ایستاده، انتخابی ایده‌آل محسوب می‌شود. این مدارها امکان انتقال اطلاعات بدون تلفات و با سرعت بسیار بالا را فراهم می‌کنند.
۴. سیستمهای میکروالکترومکانیکی (MEMS) یکپارچه با فناوری فوتونیک
فناوری MEMS فوتونیک، ترکیبی از مهندسی میکروماشین‌ها و مدارهای نوری است. پژوهشگران در این حوزه در حال توسعه سیستم‌هایی هستند که به صورت یکپارچه قادر به انجام عملکردهای مکانیکی و نوری در مقیاس نانومتر باشند. این سیستم‌ها در حوزه‌های متنوعی مانند:
-
فیلترهای رادیوفرکانس قابل تنظیم
-
سوییچ‌های نوری سریع
-
حسگرهای فشار و دما
-
مدارات مجتمع برای ارتباطات نوری
به کار می‌روند. یکپارچگی MEMS و فوتونیک راه را برای تولید تراشه‌های نوری چندکاره و هوشمند هموار کرده و افق‌هایی نو در مخابرات، اینترنت نسل ششم (6G) و حسگرهای نوری گشوده است.
۵. ترانزیستورهای با تحرک‌پذیری بالای الکترون (HEMT) مبتنی بر گالیم نیترید (GaN-on-Si)
فناوری ترانزیستورهای HEMT مبتنی بر گالیم نیترید روی بستر سیلیکونی، به دلیل تحمل ولتاژ بالا، فرکانس کاری زیاد، و بهره‌ی انرژی بالا، از اهمیت زیادی برخوردار است. این ترانزیستورها برای کاربردهایی همچون:
-
تقویت‌کننده‌های قدرت در رادارها و مخابرات ماهواره‌ای
-
سیستمهای الکترونیک خودرو
-
مبدل‌های قدرت برای انرژی‌های تجدیدپذیر
-
سامانه‌های RF پرقدرت
توسعه می‌یابند. استفاده از GaN بر روی سیلیکون، هزینه‌ی تولید را نسبت به بسترهای دیگر مانند SiC کاهش داده و همزمان امکان سازگاری با فناوری‌های موجود را فراهم می‌کند.
زیرساخت‌های پیشرفته و همکاری‌های راهبردی در خدمت نوآوری الکترونیکی
آزمایشگاه میکروالکترونیک لینکلن MIT نه‌تنها در زمینه طراحی و ساخت فناوری‌های پیشرفته نیمه‌هادی و نانوالکترونیک در مرزهای علم و مهندسی فعالیت می‌کند. بلکه زیرساخت‌های فنی و مدیریتی منحصربهفردی را نیز در اختیار دارد که آن را به یکی از مراکز کلیدی در زنجیره توسعه فناوری‌های استراتژیک تبدیل کرده است. در ادامه، شرح مفصل‌تری از جنبه‌های فنی، عملیاتی و ساختاری این آزمایشگاه ارائه می‌شود:
پشتیبانی از فناوری‌های پیشرفته بسته‌بندی مدارهای مجتمع
یکی از مزیت‌های برجسته آزمایشگاه میکروالکترونیک لینکلن MIT، پشتیبانی از فناوری‌های نوآورانه بسته‌بندی پیشرفته تراشه‌ها است. در این راستا، این مرکز از ماژول‌های چندتراشه‌ای دقیق (Multi-Chip Modules – MCM) بهره می‌برد. سامانه‌هایی که امکان ترکیب و مجتمع‌سازی چندین تراشه مختلف (با عملکردها و فناوری‌های مختلف) را در قالب یک بسته کوچک و بهینه فراهم می‌آورند.
این روش بسته‌بندی، نه‌تنها موجب کاهش فضای اشغال‌شده و افزایش چگالی عملکرد می‌شود، بلکه با کاهش تأخیر سیگنال‌ها و بهبود کارایی حرارتی، عملکرد سامانه‌های پیشرفته الکترونیکی را به‌طور چشمگیری ارتقاء می‌دهد.
همچنین، آزمایشگاه از فناوری پیشرفته چیدمان سه‌بعدی مدارها (3D Integration) نیز پشتیبانی می‌کند. این فناوری شامل انباشتن و اتصال عمودی لایه‌های مختلف تراشه‌ها با استفاده از فناوری‌هایی مانند ویای سیلیکونی عمودی (TSV) است. این موضوع موجب افزایش سرعت تبادل داده‌ها، مصرف انرژی پایین‌تر و فشردگی بسیار بیشتر تراشه‌ها می‌شود. این نوع معماری، پایه‌گذار نسل جدیدی از سامانه‌های الکترونیکی هوشمند در زمینه‌هایی نظیر هوش مصنوعی، پردازش کوانتومی، و سامانه‌های نظامی-فضایی است.
همکاری گسترده با برنامه‌های تحقیقاتی داخلی و صنعتی
آزمایشگاه ریزالکترونیک به عنوان یکی از زیرمجموعه‌های فعال آزمایشگاه لینکلن، در خدمت بیش از ۴۰ برنامه تحقیقاتی مختلف قرار دارد. این برنامه‌ها طیف متنوعی از پروژه‌ها را شامل می‌شوند؛ از توسعه حسگرهای تصویربرداری پیشرفته گرفته تا سامانه‌های الکترونیکی مقاوم در شرایط سخت، فناوری‌های امنیتی، سیستمهای مخابراتی پیشرفته و مدارهای کوانتومی.
افزون بر این، این آزمایشگاه با شرکت‌های صنعتی و نهادهای تجاری نیز همکاری گسترده‌ای دارد، به‌ویژه از طریق تفاهم‌نامه‌های تحقیق و توسعه مشترک (Collaborative R&D Agreements) که چارچوبی برای انتقال فناوری، توسعه مشترک محصولات، و دستیابی به نوآوری‌های تجاری‌سازی‌شده فراهم می‌سازد. این همکاری‌ها سبب شده‌اند تا خروجی‌های فناورانه آزمایشگاه، نه‌تنها در سطوح پژوهشی باقی نمانند، بلکه به صورت محصولات و سامانه‌های واقعی به عرصه کاربرد نیز وارد شوند.
نیروی انسانی متخصص و ساختار عملیاتی حرفه‌ای
یکی از سرمایه‌های اصلی آزمایشگاه، تیم متخصص آن متشکل از حدود ۶۰ نفر از برترین تکنسین‌ها، مهندسان و دانشمندان در حوزه‌های مختلف علوم و مهندسی است. این افراد دارای تخصص‌های میان‌رشته‌ای در زمینه‌هایی مانند الکترونیک، فیزیک حالت جامد، نانوفناوری، فوتونیک، مواد پیشرفته و سامانه‌های MEMS هستند.
این مرکز به‌صورت سه شیفت کاری در روز، پنج روز در هفته فعالیت می‌کند، که نشان‌دهنده‌ی سطح بالای بهره‌وری، قابلیت تولید مستمر، و پشتیبانی شبانه‌روزی از پروژه‌های راهبردی است. این ساختار عملیاتی انعطاف‌پذیر، امکان اجرای پروژه‌های حساس زمانی و ماموریت‌های فوری را نیز فراهم می‌سازد.
اعتبار بین‌المللی و گواهی‌نامه‌های کیفی
آزمایشگاه ریزالکترونیک به عنوان یکی از معدود مراکز دارای اعتبار رسمی، موفق به دریافت گواهی “تولیدکننده مورد اعتماد” (Trusted Foundry) از سوی سازمان فعالیت‌های ریزالکترونیک دفاعی ایالات متحده (DMEA) شده است. این گواهی تضمین می‌کند که فرآیندهای ساخت و طراحی در این آزمایشگاه دارای بالاترین سطح امنیت، کیفیت، و قابلیت اطمینان برای استفاده در تجهیزات دفاعی و حساس هستند.
افزون بر آن، این مرکز دارنده‌ی گواهی‌نامه ISO-۹۰۰۱ نیز هست؛ استانداردی بین‌المللی برای سیستمهای مدیریت کیفیت که نشان‌دهنده‌ی پایبندی به اصول بهبود مستمر، رضایت مشتری، مدیریت مبتنی بر شواهد، و کیفیت فرآیندها می‌باشد.
جمع‌بندی
آزمایشگاه میکروالکترونیک لینکلن MIT با تمرکز بر فناوری‌های پیشرفته، در حال شکل‌دهی آینده‌ای است که در آن سیستمهای الکترونیکی و نوری با دقت، کارایی و استقامت بی‌سابقه‌ای همراه خواهند بود. از زمین تا فضا، از مدارهای کلاسیک تا کوانتومی و از حسگرهای نوری تا مدارهای ابررسانا.
آنچه آزمایشگاه ریزالکترونیک را از دیگر مراکز مشابه متمایز می‌سازد، ترکیب منحصربهفردی از توانمندی‌های فناورانه، ساختار عملیاتی انعطاف‌پذیر، تیم متخصص، و اعتبارهای بین‌المللی است. این آزمایشگاه نه‌تنها مرکزی برای توسعه فناوری‌های پیشرفته، بلکه یک شریک راهبردی برای صنایع حساس و نهادهای تحقیقاتی است که در خط مقدم نوآوری، امنیت و پیشرفت علمی قرار دارند.
