فرایند تولید نیمه‌هادی‌ها مجموعه‌ای از عملیات دقیق و پیچیده است که طی آن موادی مانند سیلیکون به تراشه‌هایی تبدیل می‌شوند که در گوشی‌های هوشمند، رایانه‌ها، خودروها، تجهیزات مخابراتی و سامانه‌های هوش مصنوعی به کار می‌روند. این فرایند از آماده‌سازی مواد اولیه و ساخت ویفر سیلیکونی آغاز می‌شود و با ایجاد مدارهای میکروسکوپی، آزمایش، برش و بسته‌بندی تراشه ادامه پیدا می‌کند.
شاید در نگاه اول تصور کنیم ساخت یک تراشه فقط به طراحی مدار و قرار دادن آن روی یک قطعه سیلیکون محدود می‌شود؛ اما واقعیت بسیار پیچیده‌تر است. تولید تراشه‌های مدرن به صدها یا هزاران مرحله پردازش، تجهیزات فوق‌دقیق، مواد شیمیایی تخصصی و محیط‌های کنترل‌شده نیاز دارد.
اهمیت این صنعت نیز هر روز بیشتر می‌شود. از پردازنده‌های رایانه‌ای و تراشه‌های حافظه گرفته تا پردازنده‌های گرافیکی و شتاب‌دهنده‌های هوش مصنوعی، همگی به فناوری‌های پیشرفته تولید نیمه‌هادی وابسته‌اند.
در این مقاله، فرایند تولید نیمه‌هادی‌ها را به زبان ساده بررسی می‌کنیم و توضیح می‌دهیم سیلیکون چگونه به یک تراشه الکترونیکی تبدیل می‌شود، لیتوگرافی چه نقشی دارد و چرا ساخت تراشه‌های پیشرفته تا این اندازه دشوار است.
نیمه‌هادی چیست و چه کاربردی دارد؟
نیمه‌هادی یا Semiconductor ماده‌ای است که ویژگی‌های الکتریکی آن بین رساناها و عایق‌ها قرار می‌گیرد. رساناها مانند مس به عبور جریان الکتریکی کمک می‌کنند، درحالی‌که عایق‌ها مانند شیشه معمولاً مانع عبور آسان جریان می‌شوند. نیمه‌هادی‌ها این قابلیت را دارند که رفتار الکتریکی آن‌ها تحت شرایط مشخص کنترل شود.
سیلیکون یکی از مهم‌ترین مواد مورد استفاده در صنعت نیمه‌هادی است؛ زیرا خواص الکتریکی مناسبی دارد، فراوان است و می‌توان آن را با فناوری‌های صنعتی به ساختارهای بسیار دقیق تبدیل کرد.
با کنترل ویژگی‌های الکتریکی سیلیکون و ایجاد ساختارهای میکروسکوپی روی آن، می‌توان ترانزیستور ساخت. ترانزیستورها اجزای بنیادی مدارهای مجتمع هستند و برای سوئیچ‌کردن یا کنترل سیگنال‌های الکتریکی به کار می‌روند.
تراشه‌های امروزی ممکن است میلیاردها ترانزیستور داشته باشند. ترکیب این ترانزیستورها و اتصال آن‌ها به یکدیگر امکان پردازش اطلاعات، ذخیره داده‌ها و اجرای محاسبات پیچیده را فراهم می‌کند.
مهم‌ترین کاربردهای نیمه‌هادی‌ها عبارت‌اند از:
- پردازنده‌های مرکزی یا CPU
- پردازنده‌های گرافیکی یا GPU
- تراشه‌های حافظه
- تراشه‌های شبکه و مخابرات
- حسگرهای الکترونیکی
- تراشه‌های مورد استفاده در خودروها
- شتاب‌دهنده‌های هوش مصنوعی
مواد اولیه تولید نیمه‌هادی‌ها چیست؟
برای درک فرایند تولید نیمه‌هادی‌ها، ابتدا باید با مواد اولیه و زیرساخت‌های مورد استفاده در این صنعت آشنا شویم.
سیلیکون؛ ماده اصلی ساخت بسیاری از تراشه‌ها
سیلیکون یکی از پرکاربردترین مواد نیمه‌هادی در جهان است. این عنصر در طبیعت به شکل ترکیبات مختلف، از جمله سیلیس و سیلیکات‌ها، وجود دارد.
برای تولید تراشه، سیلیکون باید به درجه خلوص بسیار بالایی برسد. ناخالصی‌های کنترل‌نشده می‌توانند خواص الکتریکی ماده را تغییر دهند و عملکرد مدارهای نهایی را تحت تأثیر قرار دهند.
پس از خالص‌سازی، سیلیکون برای تشکیل یک بلور بزرگ و نسبتاً یکنواخت آماده می‌شود. این بلور معمولاً به شکل یک استوانه تولید می‌شود که به آن شمش سیلیکونی یا Ingot می‌گویند.

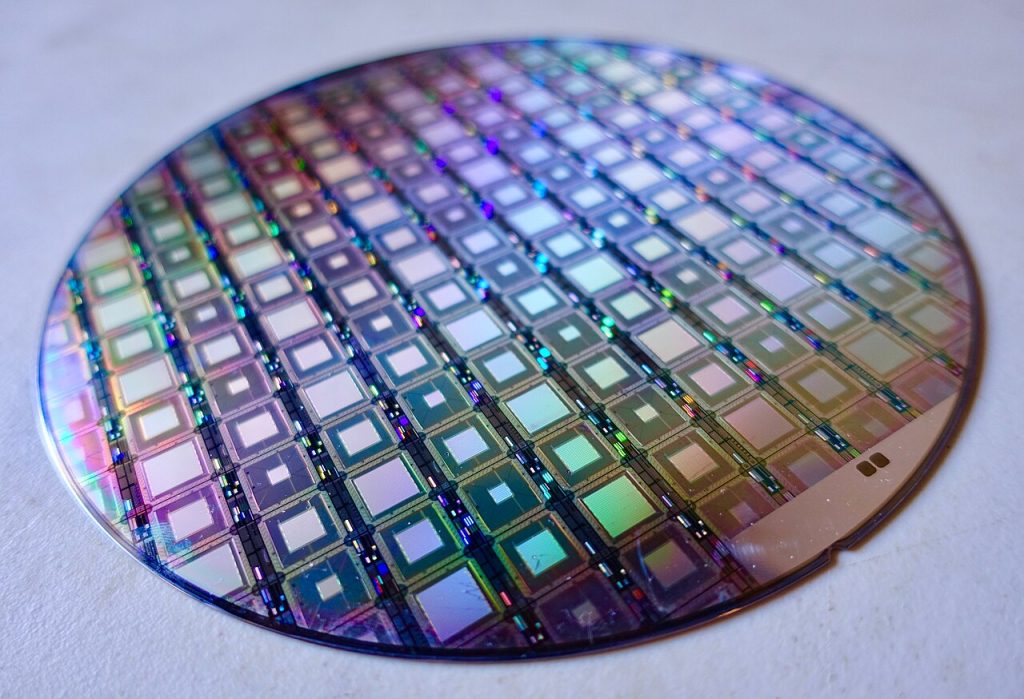

ویفر سیلیکونی چیست؟
ویفر سیلیکونی یا Silicon Wafer صفحه‌ای بسیار نازک و دایره‌ای از سیلیکون بلوری است که به‌عنوان بستر اصلی ساخت تراشه استفاده می‌شود.
شمش سیلیکونی به صفحات نازک برش داده می‌شود. سپس سطح این صفحات با فرایندهای مکانیکی و شیمیایی مناسب صاف و صیقلی می‌شود تا برای ایجاد ساختارهای میکروسکوپی آماده باشد.
روی هر ویفر می‌توان تعداد زیادی مدار یا تراشه ایجاد کرد. تعداد تراشه‌های قابل تولید به اندازه ویفر، ابعاد هر تراشه و میزان فضای ازدست‌رفته در لبه‌ها بستگی دارد.
در کارخانه‌های پیشرفته، کنترل کیفیت ویفر اهمیت بسیار زیادی دارد؛ زیرا نقص در ماده اولیه ممکن است در مراحل بعدی باعث کاهش بازده تولید شود.
مراحل فرایند تولید نیمه‌هادی‌ها
فرایند تولید تراشه یک مسیر خطی ساده نیست. بسیاری از عملیات مانند لایه‌نشانی، لیتوگرافی، حکاکی و اصلاح خواص الکتریکی بارها تکرار می‌شوند تا ساختار نهایی مدار شکل بگیرد.
در ادامه، مهم‌ترین مراحل این فرایند را بررسی می‌کنیم.

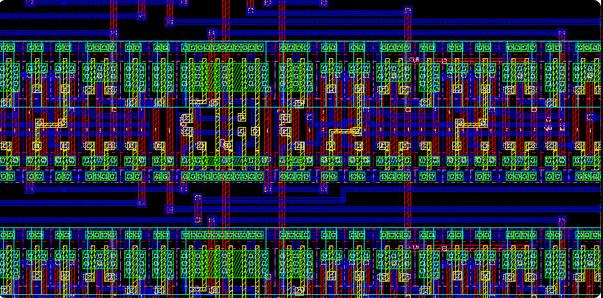

مرحله اول: طراحی مدار و آماده‌سازی طرح تولید
پیش از آغاز تولید فیزیکی، مهندسان باید مشخص کنند تراشه چه وظایفی دارد و مدارهای داخلی آن چگونه طراحی می‌شوند.
در این مرحله، معماری تراشه، ساختار ترانزیستورها، ارتباطات داخلی، مسیرهای انتقال داده و محدودیت‌های مصرف انرژی و عملکرد بررسی می‌شوند.
پس از طراحی منطقی و فیزیکی، طرح مدار برای تبدیل‌شدن به ساختارهای قابل تولید آماده می‌شود. در فناوری لیتوگرافی، این طرح‌ها در قالب الگوهای مخصوصی به نام ماسک یا Reticle مورد استفاده قرار می‌گیرند.
طراحی تراشه با ساخت آن متفاوت است. یک شرکت ممکن است تراشه را طراحی کند، اما تولید فیزیکی آن را به کارخانه تخصصی دیگری بسپارد.
این تفکیک باعث شکل‌گیری مدل‌های تجاری مختلف در صنعت نیمه‌هادی شده است؛ از شرکت‌های طراحی‌کننده تراشه بدون کارخانه تولیدی گرفته تا کارخانه‌های تخصصی ساخت تراشه.
مرحله دوم: خالص‌سازی سیلیکون و تولید ویفر
در این مرحله، سیلیکون با خلوص بسیار بالا آماده می‌شود و پس از فرایندهای لازم، به شکل بلور و سپس ویفر درمی‌آید.
مهم‌ترین عملیات این مرحله عبارت‌اند از:
- استخراج و خالص‌سازی مواد اولیه.
- رشد بلور سیلیکون با ساختار کنترل‌شده.
- برش بلور به صفحات نازک.
- صاف‌کاری و صیقل‌دادن سطح ویفر.
- بررسی کیفیت، ضخامت و ویژگی‌های سطحی.
کیفیت ویفر تأثیر مستقیمی بر مراحل بعدی دارد. سطح باید به‌اندازه کافی صاف باشد تا الگوهای بسیار ریز مدار با دقت مناسب روی آن شکل بگیرند.

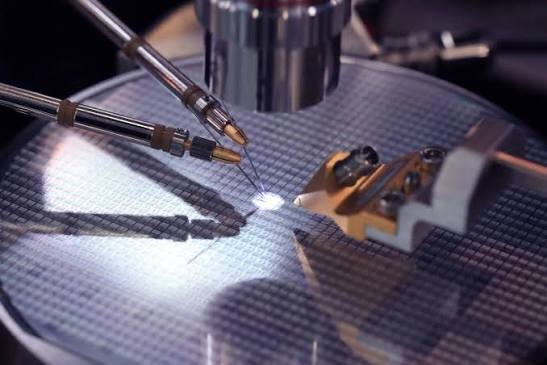

مرحله سوم: لایه‌نشانی مواد روی ویفر
برای ایجاد مدارهای الکترونیکی، لازم است لایه‌های مختلفی از مواد رسانا، عایق یا نیمه‌هادی روی ویفر قرار بگیرند. به این عملیات لایه‌نشانی یا Deposition گفته می‌شود.
دو روش مهم لایه‌نشانی عبارت‌اند از:
رسوب‌دهی شیمیایی از فاز بخار (CVD): در این روش، واکنش‌های شیمیایی گازها روی سطح ویفر باعث ایجاد یک لایه جامد می‌شوند.
رسوب‌دهی فیزیکی از فاز بخار (PVD): در این روش، ماده از یک منبع فیزیکی تبخیر یا به شکل ذرات پرانرژی منتقل می‌شود و روی سطح ویفر قرار می‌گیرد.
انتخاب روش به جنس ماده، ضخامت موردنیاز و ویژگی‌های لایه بستگی دارد.
این لایه‌ها ممکن است برای ایجاد عایق‌های الکتریکی، مسیرهای رسانا یا بخش‌هایی از ساختار ترانزیستور استفاده شوند.

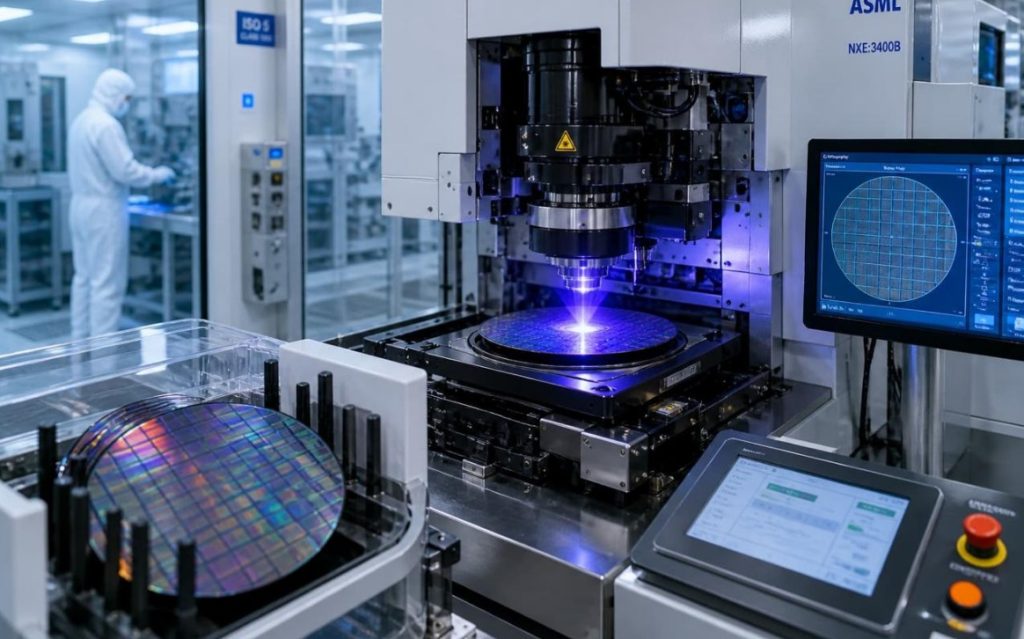

مرحله چهارم: فوتولیتوگرافی؛ انتقال الگوی مدار به ویفر
فوتولیتوگرافی یا Photolithography یکی از مهم‌ترین مراحل فرایند تولید نیمه‌هادی‌ها است. در این مرحله، الگوی موردنیاز مدار روی سطح ویفر منتقل می‌شود.
برای درک ساده این فرایند، می‌توان آن را شبیه چاپ یک الگوی بسیار دقیق روی سطح ویفر تصور کرد؛ با این تفاوت که ابعاد ساختارها بسیار کوچک‌تر از آن چیزی است که با چشم غیرمسلح دیده می‌شود.
فرایند فوتولیتوگرافی معمولاً شامل چند گام است:
۱. پوشش‌دهی با ماده حساس به نور
سطح ویفر با ماده‌ای به نام فوتورزیست یا Photoresist پوشانده می‌شود. این ماده در برابر تابش نور واکنش شیمیایی نشان می‌دهد.
۲. تابش نور از طریق ماسک
الگوی طراحی‌شده با استفاده از تجهیزات لیتوگرافی و نور کنترل‌شده روی فوتورزیست منتقل می‌شود. در فناوری‌های پیشرفته، از سامانه‌های DUV یا EUV استفاده می‌شود.
۳. ظهور الگو
پس از تابش و عملیات شیمیایی مناسب، بخش‌هایی از فوتورزیست حذف می‌شوند و الگوی موردنظر روی سطح باقی می‌ماند.
۴. آماده‌سازی برای پردازش بعدی
الگوی ایجادشده مشخص می‌کند کدام قسمت‌های سطح در مراحل بعدی قابل حکاکی، لایه‌نشانی یا اصلاح خواهند بود.
دقت این مرحله اهمیت زیادی دارد؛ زیرا در تراشه‌های پیشرفته، ساختارهای بسیار ریز باید با دقت بالا و در موقعیت مناسب قرار بگیرند.

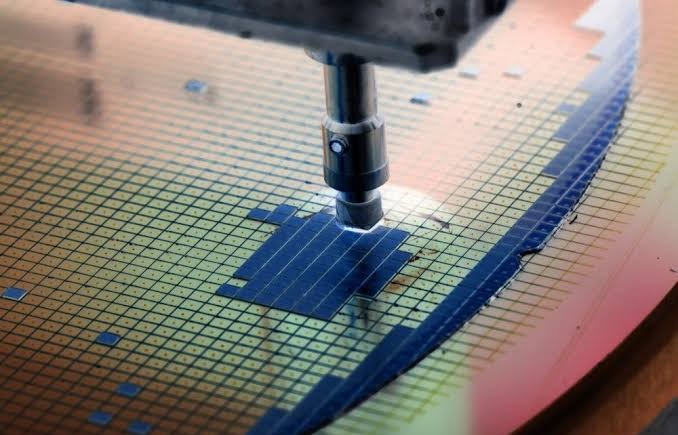

مرحله پنجم: حکاکی یا Etching
پس از شکل‌گیری الگوی فوتورزیست، لازم است بخش‌هایی از مواد زیرین حذف شوند تا ساختار مدار به وجود بیاید. به این فرایند حکاکی یا Etching گفته می‌شود.
حکاکی معمولاً به دو روش اصلی انجام می‌شود:
- حکاکی تر: حذف مواد با استفاده از محلول‌های شیمیایی مناسب.
- حکاکی خشک: استفاده از گازها، پلاسما یا فرایندهای مشابه برای حذف کنترل‌شده مواد.
انتخاب روش به نوع ماده، شکل ساختار و دقت موردنیاز بستگی دارد.
هدف این است که مواد ناخواسته از نواحی مشخص حذف شوند، بدون آنکه به بخش‌هایی که باید باقی بمانند آسیب برسد.
در ساختارهای بسیار کوچک، حتی تغییرات جزئی در ابعاد یا شکل الگو می‌تواند بر ویژگی‌های الکتریکی تراشه اثر بگذارد.
مرحله ششم: دوپینگ و تنظیم خواص الکتریکی
سیلیکون خالص به‌تنهایی تمام ویژگی‌های موردنیاز برای ساخت ترانزیستورها را ندارد. برای کنترل بهتر رفتار الکتریکی آن، مقادیر دقیقی از عناصر دیگر به بخش‌های مشخصی از ساختار اضافه می‌شوند. این فرایند دوپینگ یا Doping نام دارد.
یکی از روش‌های رایج دوپینگ، کاشت یونی یا Ion Implantation است. در این روش، یون‌های انتخاب‌شده با انرژی کنترل‌شده به داخل ماده وارد می‌شوند.

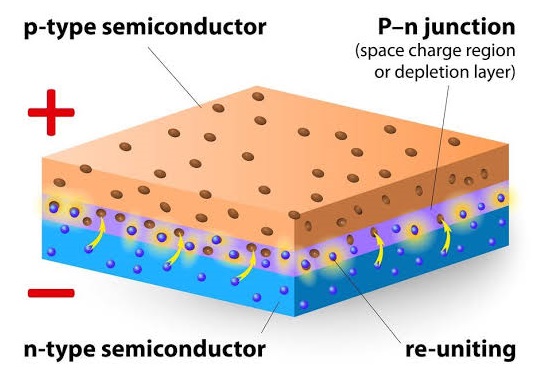

دوپینگ می‌تواند نواحی نوع N و نوع P ایجاد کند. این نواحی در شکل‌گیری ساختارهای نیمه‌هادی و عملکرد ترانزیستورها نقش دارند.
پس از کاشت یون‌ها، ممکن است عملیات حرارتی انجام شود تا ساختار بلوری اصلاح و ویژگی‌های الکتریکی موردنظر تثبیت شوند.
مقدار ناخالصی، محل ورود آن و شرایط فرایند باید با دقت کنترل شوند؛ زیرا خواص الکتریکی نهایی به این عوامل وابسته است.
مرحله هفتم: تکرار فرایندها و ساخت لایه‌های متعدد
یکی از نکات مهم در فرایند تولید نیمه‌هادی‌ها این است که عملیات لایه‌نشانی، فوتولیتوگرافی، حکاکی و اصلاح خواص الکتریکی فقط یک بار انجام نمی‌شوند. برای ساخت یک تراشه، این مراحل بارها و بارها تکرار می‌شوند.
در هر چرخه، بخشی از ساختار ترانزیستورها، اتصالات یا لایه‌های دیگر ایجاد می‌شود. به‌تدریج، مدار پیچیده‌ای با تعداد زیادی اجزای الکترونیکی شکل می‌گیرد.
پس از ساخت بخش‌های اصلی ترانزیستورها، لایه‌های فلزی نیز برای اتصال اجزای مختلف به یکدیگر ایجاد می‌شوند.
این اتصالات اهمیت زیادی دارند؛ زیرا حتی اگر ترانزیستورها به‌درستی ساخته شده باشند، بدون شبکه ارتباطی مناسب نمی‌توانند یک مدار مجتمع کاربردی تشکیل دهند.
تعداد چرخه‌ها و نوع عملیات به طراحی تراشه و فناوری تولید آن بستگی دارد. به همین دلیل، ساخت تراشه‌های پیشرفته می‌تواند به صدها مرحله پردازش نیاز داشته باشد.
مرحله هشتم: بازرسی و کنترل کیفیت ویفر
در طول فرایند تولید، ویفرها بارها اندازه‌گیری و بازرسی می‌شوند تا مشکلات احتمالی شناسایی شوند.
این بررسی‌ها ممکن است شامل موارد زیر باشند:
- شناسایی ذرات و آلودگی‌ها
- بررسی ابعاد الگوهای چاپ‌شده
- اندازه‌گیری ضخامت لایه‌ها
- بررسی هم‌ترازی لایه‌ها
- ارزیابی عیوب ساختاری
- بررسی ویژگی‌های الکتریکی در مراحل مناسب
کنترل کیفیت فقط در پایان فرایند انجام نمی‌شود. بسیاری از اندازه‌گیری‌ها در مراحل میانی صورت می‌گیرند تا در صورت مشاهده انحراف، تنظیمات فرایند اصلاح شوند.
هرچه ابعاد ساختارها کوچک‌تر و طراحی پیچیده‌تر باشد، کنترل خطا اهمیت بیشتری پیدا می‌کند.

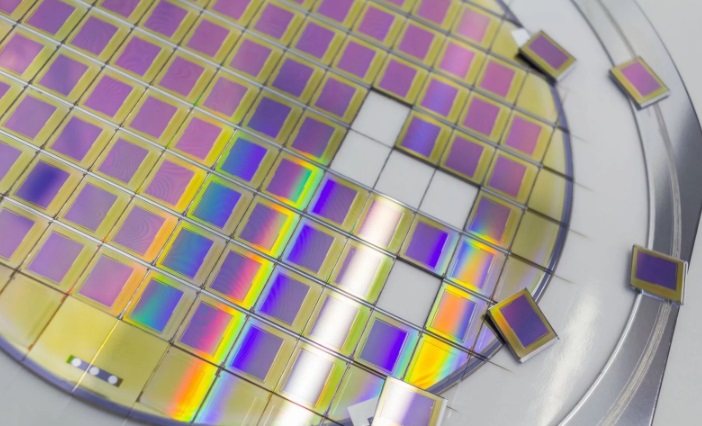

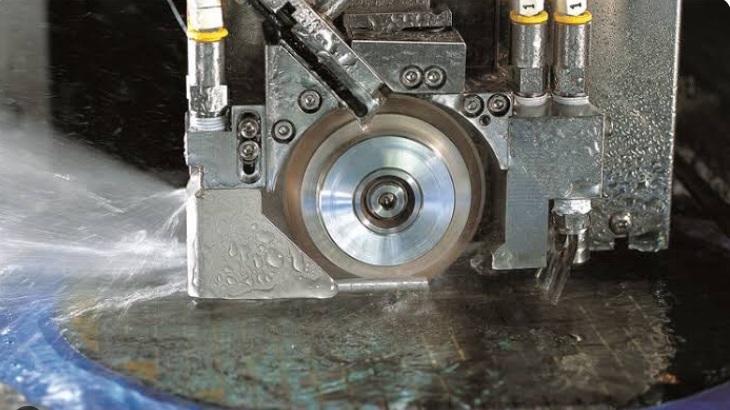

مرحله نهم: برش ویفر و جداسازی تراشه‌ها
پس از تکمیل ساختارهای موردنیاز و انجام آزمایش‌های اولیه، ویفر آماده جداسازی تراشه‌ها می‌شود. روی هر ویفر معمولاً تعداد زیادی مدار مشابه قرار دارد. این مدارها در مرحله برش یا Dicing از یکدیگر جدا می‌شوند. در نتیجه، قطعات مجزایی به نام Die به دست می‌آیند.
همه Dieهای روی یک ویفر الزاماً سالم نیستند. بعضی از آن‌ها ممکن است به دلیل نقص‌های فرایندی یا مشکلات الکتریکی، معیارهای موردنیاز را برآورده نکنند.
به همین دلیل، بازده تولید یا Yield یکی از شاخص‌های مهم صنعت نیمه‌هادی است. بازده بالاتر به این معناست که سهم بیشتری از تراشه‌های تولیدشده قابل استفاده هستند.

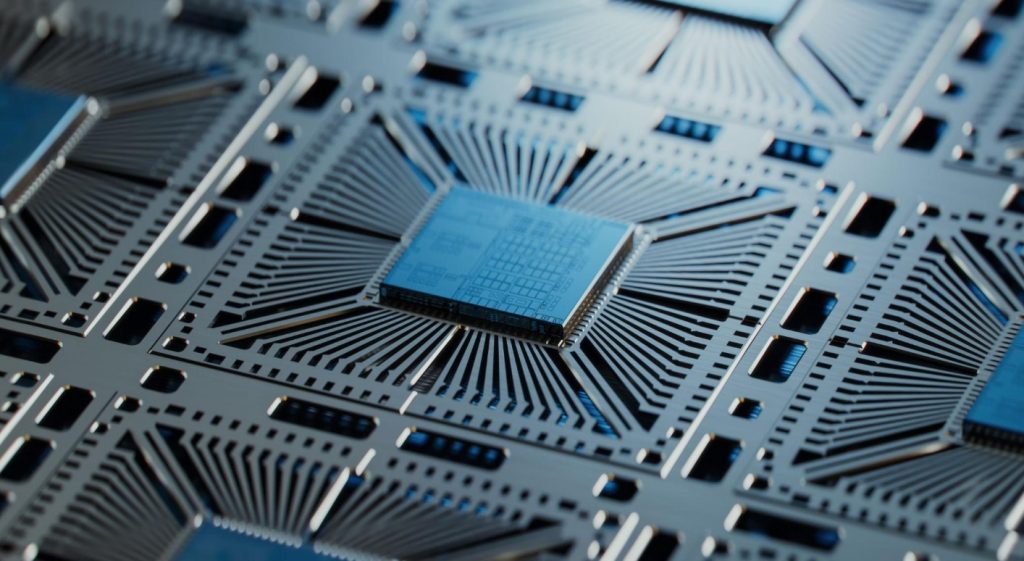

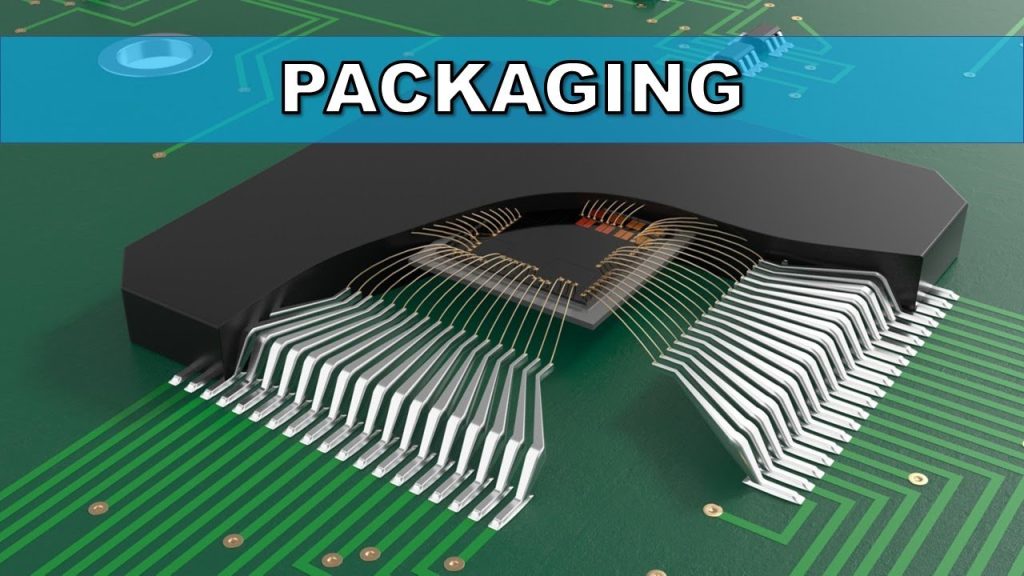

مرحله دهم: بسته‌بندی تراشه و اتصال به سیستم
Die به‌تنهایی معمولاً برای نصب مستقیم در یک دستگاه نهایی آماده نیست. تراشه باید در یک بسته مناسب قرار بگیرد تا از آن محافظت شود و امکان ارتباط الکتریکی و دفع حرارت فراهم شود. این مرحله بسته‌بندی یا Semiconductor Packaging نام دارد.
در بسته‌بندی، تراشه به یک بستر یا ساختار مناسب متصل می‌شود و ارتباطات الکتریکی آن به پایه‌ها یا اتصالات بیرونی منتقل می‌شوند.
بسته‌بندی همچنین باید به مدیریت گرمای تولیدشده در زمان کار تراشه کمک کند.
در فناوری‌های جدید، بسته‌بندی فقط یک پوشش محافظ نیست. روش‌هایی مانند اتصال چند Die در یک بسته، استفاده از چیپلت‌ها و فناوری‌های بسته‌بندی پیشرفته امکان افزایش قابلیت‌های سیستم را فراهم می‌کنند.
این روش‌ها به‌ویژه در پردازنده‌های پرقدرت و شتاب‌دهنده‌های هوش مصنوعی اهمیت دارند.
مرحله یازدهم: آزمایش نهایی و آماده‌سازی برای عرضه
پس از بسته‌بندی، تراشه‌ها تحت آزمایش‌های مختلف قرار می‌گیرند تا عملکرد آن‌ها بررسی شود.
این آزمایش‌ها می‌توانند شامل موارد زیر باشند:
- بررسی عملکرد الکتریکی
- آزمون عملکردی
- ارزیابی مصرف انرژی
- آزمایش در شرایط دمایی مختلف
- بررسی قابلیت اطمینان
تراشه‌هایی که معیارهای تعیین‌شده را برآورده می‌کنند، برای عرضه به مشتریان آماده می‌شوند.
برخی محصولات بر اساس عملکرد یا ویژگی‌های اندازه‌گیری‌شده دسته‌بندی می‌شوند تا هر تراشه در محدوده مشخصی از مشخصات فنی قرار بگیرد.

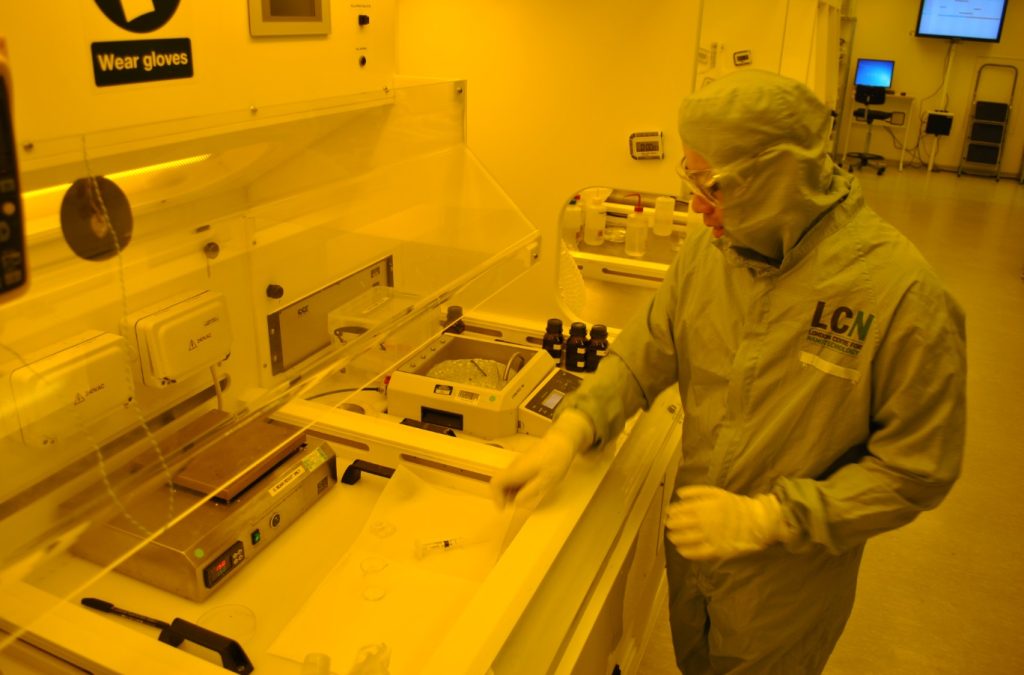

چرا تولید نیمه‌هادی‌ها به اتاق تمیز نیاز دارد؟
یکی از ویژگی‌های مهم کارخانه‌های تولید تراشه، استفاده از اتاق تمیز یا Cleanroom است. در این محیط‌ها، تعداد ذرات معلق در هوا، دما، رطوبت و سایر شرایط محیطی به‌دقت کنترل می‌شوند.
علت این موضوع ساده است: ابعاد ساختارهای روی تراشه آن‌قدر کوچک است که یک ذره بسیار ریز می‌تواند بخشی از مدار را مختل کند یا باعث ایجاد نقص شود.
اتاق تمیز با استفاده از سامانه‌های فیلتراسیون، کنترل جریان هوا، تجهیزات مناسب و لباس‌های مخصوص به کاهش آلودگی کمک می‌کند.
البته اتاق تمیز به‌تنهایی تضمین‌کننده کیفیت نیست. کنترل مواد اولیه، کالیبراسیون تجهیزات، پایش فرایندها و روش‌های بازرسی نیز نقش مهمی دارند.
لیتوگرافی DUV و EUV چه تفاوتی دارند؟
لیتوگرافی یکی از فناوری‌های کلیدی در تولید تراشه است و انتخاب تجهیزات آن بر ابعاد قابل ساخت، پیچیدگی فرایند و هزینه تولید تأثیر می‌گذارد.
دو فناوری مهم در این حوزه عبارت‌اند از DUV و EUV.
DUV مخفف Deep Ultraviolet است و از نور فرابنفش عمیق استفاده می‌کند. این فناوری در بخش بزرگی از صنعت نیمه‌هادی کاربرد دارد و برای تولید تراشه‌های مختلف مورد استفاده قرار می‌گیرد.
EUV مخفف Extreme Ultraviolet است و از نور با طول موج بسیار کوتاه‌تر، حدود ۱۳٫۵ نانومتر، استفاده می‌کند. این فناوری برای چاپ برخی از ریزترین الگوهای موردنیاز در تراشه‌های پیشرفته به کار می‌رود.
EUV می‌تواند در برخی فرایندها به ساده‌تر شدن الگوسازی ساختارهای بسیار ریز کمک کند؛ اما تجهیزات و زیرساخت‌های آن پیچیده و پرهزینه هستند.
نکته مهم این است که EUV تمام مراحل تولید تراشه را جایگزین نمی‌کند. این فناوری یکی از ابزارهای الگوسازی است و همچنان به لایه‌نشانی، حکاکی، دوپینگ، اندازه‌گیری و عملیات دیگر نیاز است.
چرا تولید تراشه‌های پیشرفته دشوار و پرهزینه است؟
تولید تراشه‌های پیشرفته به ترکیبی از دانش مواد، فیزیک، شیمی، مهندسی برق، نرم‌افزار و فناوری ساخت نیاز دارد.
چند عامل اصلی باعث پیچیدگی این صنعت می‌شوند:
۱. دقت بسیار بالا: ساختارهای میکروسکوپی باید با ابعاد و موقعیت دقیق ایجاد شوند.
۲. تجهیزات تخصصی: دستگاه‌های لیتوگرافی، حکاکی، لایه‌نشانی و اندازه‌گیری بسیار پیچیده و گران‌قیمت هستند.
۳. کنترل آلودگی: حتی نقص‌های بسیار کوچک می‌توانند روی عملکرد تراشه تأثیر بگذارند.
۴. تعداد زیاد مراحل: تولید یک تراشه به مجموعه‌ای از عملیات وابسته نیاز دارد و خطا در یک مرحله می‌تواند بر مراحل بعدی اثر بگذارد.
۵. بازده تولید: کارخانه باید تعداد تراشه‌های سالم را افزایش دهد تا هزینه هر تراشه قابل‌قبول باشد.
۶. تحقیق و توسعه: توسعه فناوری‌های جدید به سرمایه‌گذاری طولانی‌مدت در مواد، طراحی، تجهیزات و فرایندهای ساخت نیاز دارد.
به همین دلیل، همه شرکت‌های طراحی تراشه، کارخانه تولیدی خود را ندارند. برخی شرکت‌ها طراحی را انجام می‌دهند و تولید را به کارخانه‌های تخصصی می‌سپارند.
ارتباط فرایند تولید نیمه‌هادی‌ها با هوش مصنوعی
هوش مصنوعی به توان پردازشی، حافظه و ارتباطات پرسرعت نیاز دارد. این نیازها باعث شده‌اند تراشه‌های تخصصی و فناوری‌های تولید پیشرفته اهمیت بیشتری پیدا کنند.
برای مثال، GPUها برای اجرای موازی بسیاری از محاسبات هوش مصنوعی استفاده می‌شوند. در کنار آن‌ها، شتاب‌دهنده‌های اختصاصی AI و برخی پردازنده‌های قابل‌برنامه‌ریزی نیز برای کاربردهای خاص طراحی می‌شوند.
بااین‌حال، عملکرد یک تراشه فقط به اندازه ترانزیستورها یا فناوری لیتوگرافی وابسته نیست. معماری پردازنده، طراحی حافظه، شبکه ارتباطی، مصرف انرژی و بسته‌بندی نیز اهمیت دارند.
آینده صنعت تولید نیمه‌هادی‌ها
صنعت نیمه‌هادی‌ها همچنان در حال توسعه است. افزایش نیاز به محاسبات هوش مصنوعی، مراکز داده، خودروهای هوشمند و تجهیزات متصل، تولیدکنندگان را به سمت معماری‌ها و روش‌های ساخت جدید سوق می‌دهد.
چند روند مهم در این صنعت عبارت‌اند از:
- توسعه ترانزیستورهای پیشرفته‌تر
- بهبود فناوری‌های لیتوگرافی
- استفاده از مواد جدید در بخش‌هایی از ساخت تراشه
- گسترش بسته‌بندی پیشرفته و طراحی چیپلت‌محور
- بهبود بازده تولید و کاهش مصرف انرژی
- استفاده از روش‌های پیشرفته تحلیل داده برای پایش فرایندهای کارخانه
در آینده، پیشرفت صنعت فقط به کوچک‌تر شدن ترانزیستورها وابسته نخواهد بود. ترکیب چند تراشه در یک بسته، طراحی سیستم‌های ناهمگون و بهبود ارتباط میان پردازنده و حافظه نیز نقش مهمی در افزایش عملکرد خواهند داشت.
جمع‌بندی
فرایند تولید نیمه‌هادی‌ها مجموعه‌ای از عملیات دقیق است که مواد اولیه‌ای مانند سیلیکون را به مدارهای الکترونیکی پیچیده تبدیل می‌کند.
این مسیر با طراحی تراشه و آماده‌سازی ویفر آغاز می‌شود و با لایه‌نشانی، فوتولیتوگرافی، حکاکی، دوپینگ، ایجاد اتصالات، کنترل کیفیت، برش، بسته‌بندی و آزمایش ادامه پیدا می‌کند.
هیچ‌کدام از این مراحل به‌تنهایی برای ساخت یک تراشه کامل کافی نیستند. کیفیت محصول نهایی به هماهنگی تمام فرایندها، دقت تجهیزات و کنترل مداوم خطا وابسته است.
با رشد هوش مصنوعی و افزایش نیاز به پردازش، اهمیت فناوری‌های تولید نیمه‌هادی نیز بیشتر شده است. درک این فرایند کمک می‌کند بهتر بفهمیم تراشه‌های مورد استفاده در رایانه‌ها، گوشی‌ها و سامانه‌های پیشرفته چگونه ساخته می‌شوند و چرا تولید آن‌ها به یکی از پیچیده‌ترین صنایع جهان تبدیل شده است.
سوالات متداول
فرایند تولید نیمه‌هادی‌ها چقدر طول می‌کشد؟
مدت‌زمان تولید به نوع تراشه، پیچیدگی طراحی، فناوری ساخت و برنامه کارخانه بستگی دارد. ساخت ویفر و تکمیل مدارها ممکن است چندین هفته تا چند ماه طول بکشد و بسته‌بندی و آزمایش نیز زمان جداگانه‌ای نیاز دارند.
ماده اصلی تولید تراشه چیست؟
سیلیکون ماده اصلی بسیاری از تراشه‌های منطقی و حافظه است. بااین‌حال، در برخی کاربردهای تخصصی از مواد نیمه‌هادی دیگری نیز استفاده می‌شود.
فوتولیتوگرافی در ساخت تراشه چه نقشی دارد؟
فوتولیتوگرافی الگوهای موردنیاز مدار را روی سطح ویفر منتقل می‌کند. این الگوها تعیین می‌کنند کدام بخش‌ها در مراحل بعدی پردازش شوند.
آیا همه تراشه‌ها با یک روش ساخته می‌شوند؟
خیر. مراحل کلی ممکن است مشابه باشند، اما جزئیات فرایند، مواد، تجهیزات و فناوری ساخت بر اساس نوع تراشه و کاربرد آن متفاوت است.
تفاوت طراحی تراشه و تولید تراشه چیست؟
طراحی تراشه به تعیین معماری، مدارها و ساختار منطقی و فیزیکی آن مربوط می‌شود. تولید تراشه شامل ایجاد واقعی این ساختارها روی ویفر با استفاده از تجهیزات و فرایندهای صنعتی است.
چرا ساخت تراشه‌های پیشرفته هزینه زیادی دارد؟
تجهیزات تخصصی، اتاق‌های تمیز، مواد با خلوص بالا، مراحل متعدد تولید، کنترل کیفیت و هزینه تحقیق و توسعه از عوامل اصلی افزایش هزینه هستند.
آیا کوچک‌تر شدن ترانزیستورها همیشه به معنای عملکرد بهتر است؟
خیر. کوچک‌تر شدن ساختارها می‌تواند مزایایی ایجاد کند، اما عملکرد نهایی به معماری تراشه، مصرف انرژی، حافظه، اتصالات، فناوری بسته‌بندی و محدودیت‌های حرارتی نیز وابسته است.
